EPDM فعال / NBR انعطاف پذیر نشسته پیچ کلاه سر گذاشتن دروازه شیر / آب سوپاپ

جزئیات محصول:

Place of Origin:	China
نام تجاری:	OEM
گواهی:	WRAS/UL/CE/FM
Model Number:	RSDZ45X

پرداخت:

Minimum Order Quantity:	1 sets / pcs
قیمت:	USD 10 ~ 10,000 /pcs
Packaging Details:	ruggedization plywood case suit for sea delivery and protect the goods
Delivery Time:	within 25 days after payment
Supply Ability:	99,000 pcs / month

مخاطب

توضیحات محصول جزئیات

Size:	DN15 ~ DN1200	Pressure:	PN10 / PN16
Standard:	DIN F4 / DIN F5 / BS5163A / AWWA C509 C515 MJ / JIS	Color:	RAL 5007 / 5010/ 5015 / 5017
Temperature:	-20 ~ 120 C	body:	ductile iron GGG40 / GGG 50, cast iron GG25
wedge:	iron coating EPDM / NBR	Seat:	EPDM / NBR
برجسته:	انعطاف پذیر گیت سوپاپ سوپاپ های صندلی , گیت سوپاپ سوپاپ های لب

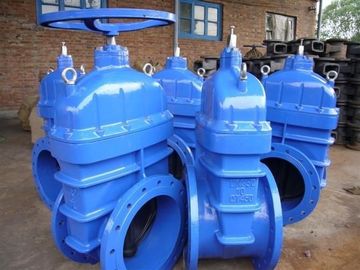

WRAS DN1200 GGG 50 بدن / کلاه سر گذاشتن انعطاف پذیر نشسته دروازه شیر با EPDM / صندلی NBR

انعطاف پذیر بسته آف سوپاپ صندلی در حمل و نقل آب تمیز استفاده شده است.

دروازه شیر و یا عضو بسته شدن معمولا در قالب یک قطعه ساخته شده از آهن مواد بازیگران

بنابراین به عنوان به اندازه کافی ناهموار است که به شکل مناسب برای فشار بالا و برنامه های کاربردی جریان بالا.

در یک گیت سوپاپ سوپاپ های صندلی انعطاف پذیر، سطح خارجی گوه شیر با الاستومری پوشش داده شده

مواد به طوری که برای ارائه یک مهر و موم حباب تنگ حتی در فشار عملیاتی بالا.

گوه شیر است با تبدیل یک ساقه رشته عمل به طوری که برای پیشبرد و یا جمع دریچه

گوه در آبراه مسکن شیر.

پس از بسته شدن دریچه، مواد انعطاف پذیر بر روی لبه به شکل یک مهر و موم حباب با تنگ داخلی

سطح بدن شیر. گردوغبار و سایر آلودگیها در سیستم عامل شیر می تواند منجر به

آب بندی ناقص از گوه و یا نقص دیگر.

یکی دیگر از هدف در حال حاضر است که برای یک گیت سوپاپ سوپاپ های صندلی انعطاف پذیر داشتن

بهبود سیستم اپراتور گوه که به راحتی غلبه بر اثرات مخرب آلودگی هم در طول ساخت و ساز و یا الگوی تغییرات فصلی در تولید انجام شده به شیر معرفی شده است.

این و اشیاء دیگر از اختراع حاضر که از مطالعه آشکار خواهد شد

اضافه توضیحات و نقشه ها در یک آرایش دریچه ارائه شده، که شامل یک شیر

مسکن که یک گذرگاه آب و صندلی شیر در گذرگاه دریچه تعریف می کند.

یک قطعه دریچه دفع در گذرگاه مسکن در طول یک جهت عمل حرکت می کند

بین یک بسته در تماس با صندلی شیر برای جلوگیری از جریان آب از طریق دریچه

گذرگاه و موقعیت باز اجازه می دهد جریان آب از طریق گذرگاه شیر.

یک جفت آهنگ فاصله از هم جدا در داخل مسکن دریچه در دو طرف گوه دفع

و گسترش در امتداد جهت بهره برداری است. یک جفت بال مخالف انجام شده بر روی گوه شیر،

سفر در هر آهنگ. ساقه سوپاپ به همراه گوه دریچه حرکت می کند گوه دریچه در جهت رفت و برگشتی مخالف بین دریچه باز و شیر موقعیت بسته.

غلطک بر روی بال نورد تعامل با آهنگ و تیغه لیسه هستند انجام

بر روی بال های مجاور غلطک به خراش آلودگی از آهنگ انجام شده است.

آهنگ ممکن است با یا بدون بوش ارائه شده است. اگر یک بال بدون غلطک به دلیل ارائه

یک نرم افزار در حال بارگذاری نور، به عنوان مثال، آهنگ ترجیحا بدون بوش ارائه شده است.

شرط اجرا نور ممکن است بوجود می آیند، برای مثال، در انتهای بالایی از افقی

آرایش دریچه. با این حال، در شرایط بارگذاری سنگین، به عنوان مثال، در پایین

پایان یک آرایش سوپاپ افقی عمل، بهتر است که بال فراهم شود

با غلطک تحمل بار.

در این مثال، آن را نیز ترجیح داده است که در مسیر با یک بوش کلی U شکل ارائه

مقطع و از یک ماده ناهموار مانند فولاد ضد زنگ ساخته شده است.

مشخصات:

NO	نام قسمت	ماده
1	بدن	چدن داکتیل
2	گوه	چدن داکتیل + EPDM بازیگران
3	مهره های بنیادی	ZCuAl10Fe3 مفرغ
4	واشر	EPDM
5	کلاه سر گذاشتن	چدن داکتیل
6	واشر غده	ZCuAl10Fe3 مفرغ
7	ساقه	2CR13 SSX 20Cr13
8	غده	چدن داکتیل
9	برف پاک کن لاستیکی	EPDM / NBR
10	چرخ دستی	چدن داکتیل

امکانات

⊙ شات انفجار

سطح محافظ به پایان رسید توسط شات انفجار و سطح صاف و پاکیزگی است.

⊙ صندلی صرفسنج

صاف با مته سوراخ کردن راه پیوسته و بدون محل استقرار زنگ تفریح، از آن آسان است برای به دست آوردن ناخالصی pilled کردن نیست.

ساخت فورا مایع است.

⊙ درمان با لاستیک

هر دو داخلی و خارجی با دانش پیشرفته جوش برقی لاستیک پس از آن ساخت پوشش داده شده

مطمئن شوید که از کشش لاستیک، و مطمئن شوید که ابعاد دقیق هندسه. لاستیک و انعطاف پذیر

بازیگران دست سوپاپ آهن هم به سختی. این می تواند به سقوط بر اثر استفاده طولانی مدت اجتناب کنند.

⊙ ضد خوردگی

هر دو داخلی و خارجی با رزین غیر سمی پودر اپوکسی پوشش داده شده به تقویت ظرفیت مقاومت در برابر خوردگی و بالا بردن کیفیت

آب.

⊙ دوام

دریچه چدن داکتیل قدیمی تر آسان پس از nonego نهفته به پارگی است. این می تواند به توقف

پارگی به قابلیت مکانیک خوب چدن داکتیل بستگی دارد.

⊙ سه "○" حلقه مهر و موم شده

با سه "O" - حلقه، نشت می تواند تا حد زیادی کاهش می یابد و "O" - حلقه را می توان

تحت این شرایط با فشار و بدون آب متوقف جایگزین شده است. میله میان دو چرخ رانش

مقاومت اصطکاکی را کاهش می دهد و باعث کاهش گشتاور عملیاتی. و می توان آن را مهر و موم سوئیچ

حلقه بدون باز و بسته شدن.

⊙ بدن گرد و فاضلاب

بدن تاسیس شده است دقیقهای، اندازه هندسه سفت و سخت اطمینان از آب بندی داخلی شیر بدون

هر فرآیند.

⊙ وزن سبک

این بدن از چدن نشکن ساخته شده، آن است که 20٪ -30٪ سبک تر از کودکان. به راحتی به تثبیت و

تعمیر و نگهداری.

برنامه های کاربردی: این شیر به طور گسترده ای در لوله های مایع برای باز یا بسته شدن اعمال ثابت در چنین

آب، دفع فاضلاب، برق، انرژی لوله، شیمیایی، حمل و نقل، منابع انرژی و غیره

استانداردهای قابل اجرا

استاندارد ⊙ آمریکا
طراحی استاندارد ANSI / AWWA C509
چهره به چهره ابعاد استاندارد ASME B16.10-2000 (ISO 3 سری)
فلنج و حفاری به SME / ANSI B16.42-1998
⊙ استاندارد بریتانیا
طراحی به BS5163، BS5150
چهره به چهره ابعاد به BS5163 (3series ISO، سری ISO19)
فلنج و حفاری برای PART1 را BS4504 (EN1092)
⊙ آلمان استاندارد
طراحی به DIN3352
چهره به چهره ابعاد به DIN3202 (F4: ISO 14 سری F5: ISO 15 سری)
فلنج و حفاری به BS EN1092

برنامه های کاربردی: این شیر به طور گسترده ای در لوله های مایع اعمال می شود برای باز کردن یا بستن ثابت در آب،
