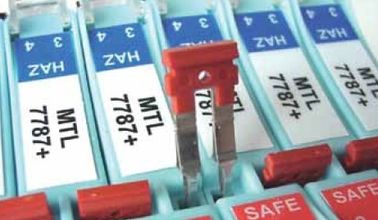

نرم MTL7700 SERIES سد

نرم MTL7700 SERIES سد

ورودی ►Analogue (سطح بالا)

فرستنده 2-سیم، 4 / 20mA و، معمولی و هوشمند

مانع توصیه می شود برای استفاده با فرستنده 4 / 20mA و معمولی "و" هوشمند "(تغذیه توسط یک منبع تنظیم 26V) MTL7787 + است.

این فراهم می کند تا 12.9V (14.6V برای MTL7787P +) در Vwkg و جریان 20mA برای یک فرستنده و خطوط آن و همچنین 5V برای نمونه 250Ω بار.

این نرم افزار و این مانع مناسب برای استفاده با امکانات اتوبوس قدرت اختیاری است.

MTL7706 + برای برنامه های کاربردی که در آن تغذیه غیر قابل تنظیم تا 35V استفاده شده است توصیه می شود. آن را فراهم می 16.0V برای فرستنده های معمولی و هوشمند در جریان 20mA، و همچنین 5V برای 250Ω بار معمولی است.

با MTL7706 + ترمینال 3 منفی با توجه به زمین است، به طوری که اتصال به پایانه های 3 و 4 باید معکوس شود.

پروب لرزش

فرستنده 3 سیم با استفاده از تجهیزات نظارت بر لرزش همواره توسط یک منبع تغذیه DC -24V عرضه - از این رو انتخاب مانع توصیه می شود MTL7796- منفی قطبی است.

ورودی ► آنالوگ (سطح پایین)

ترموکوپل و منابع میلی ولت

مانع توصیه می شود ترموکوپل و منابع میلی ولت MTL7760ac است. این مانع غیر قطبی 2 کانال از 'earthfree «طبیعت از سیگنال حفظ و ارائه ورودی گیرنده، شناور، AC مشترک حالت و دخالت DC را رد تا حداقل 7V و توسط گسل زمین در عنصر اصلی بی پیرایه است .

سنسور AC، سلولهای نوری، میکروفون گاز و توربین

MTL7760ac انتخاب توصیه می شود برای این دستگاه ها است. در حالی که بسیاری از این "دستگاه ساده 'تعیین شده و در نتیجه صدور گواهینامه لازم نیست، توجه داشته باشید که برخی از سنسورهای AC ممکن است موضوع به سطح قابل توجهی از سلف و در نتیجه نیاز به طراحی و گواهی برای مکان های خطرناک منطقه.

مبدل جابجایی Slidewire

ساده ترین انتخاب MTL7760ac است. این سد برق به ارمغان می آورد یک سیگنال تک قطبی.

RTDs

برای RTDs 3 سیم، یک مانع تک MTL7755ac انتخاب مقرون به صرفه ترین است. دو منجر از سلاح پل توسط مانع با سوم (عرضه) محافظت منجر از طریق مانع ارت - این مناسب برای استفاده با یک پل شناور است. سد یک مقاومت نهایی toend کم از تنها 19Ω / کانال برای به حداقل رساندن تغییرات طول و آهنگ کانال خود را در درون 0.15Ω (بین -20 ° C و + 60 ° C) برای به حداقل رساندن از SHIFT صفر با درجه حرارت.

اگر مدار پل در حال حاضر ارت، کانال مانع سوم ارائه شده توسط MTL7756ac مورد نیاز است. دقت فوق العاده، 3 کانال و یک پل از زمین می توان مورد استفاده، تنظیم که لغو کردن خطاهای کوچک به دلیل نشت مانع است.

کانال 1 و 2 (بین پایانه های 1 و 2 و 3 و 4 به ترتیب) مسیر در 0.15Ω (بین -20 ° C و 60 ° C).

4 سیم مدار جریان ثابت انجام مقاومت مانع همسان نیاز ندارد و می توان با دو مانع MTL7761ac محافظت می شود. اگر افزایش در مقاومت حلقه بیش از حد بزرگ است، به جای استفاده از دو موانع MTL7755ac.

► پل کرنش سنج

تنها پل فشار سنج

این یک آرایش با استفاده از دو یا سه موانع، در گازهای IIC امن است که نشان می دهد. با MTL7761ac، مدار از یک منبع 14V، 230Ω شده؛ اگر مقاومت پل 230Ω است، و سپس ولتاژ پل 7V است. اگر مقاومت پل 350Ω است، و سپس ولتاژ پل 8.4V است.

MTL7764ac می توان برای حس ولتاژ منبع پل.

MTL7761ac است که در اینجا برای خروجی ولت استفاده می شود.

MTL7766Pac فراهم می کند 12.3V برای یک پل 350Ω با یک منبع 20V.

MTL7761Pac را می توان برای معنا و انتخاب کردن مدارهای استفاده می شود.

پل ► کرنش سنج (ادامه)

دو پل فشار سنج

کاملا اغلب یک تقاضا برای نظارت بر دو سلول بار، و یک مدار ممکن است، امن در IIC وجود دارد، نشان داده شده است.

در اینجا، افت ولتاژ پایین تر از MTL7766Pac یک مزیت است.

MTL7766Pac برق به پل (بازدید کنندگان) در حالی که دو MTL7761Pac موانع رابط با حس و انتخاب کردن مدار.

با استفاده از 350Ω سیستم پل، ولتاژ زیر از MTL7766Pac با یک منبع ± 10V موجود است:

1 پل: 13.11V

2 پل: 9.75V

خروجی آنالوگ ►

خروجی کنترل (I / P مبدل)

MTL7728 تک کانال + با یک افت ولتاژ 6.66V در جریان 20mA انتخاب توصیه می شود برای بسیاری از خروجی کنترل است. نسخه های بالاتر قدرت در دسترس هستند: MTL7728P + (قطره 5.1V) مناسب برای برنامه های کاربردی IIC است. MTL7729P + (قطره 3.68V) برای IIB برنامه های کاربردی.

برای کنترل با یک مدار خروجی از راه آهن 0V توسط ترانزیستور کنترل از هم جدا، 2 کانال MTL7787 + انتخاب ارجح به عنوان کانال بازگشت می تواند به 26.6V اجازه می دهد سیگنال کنترل خاموش شود به طور کامل رسیدگی کردن است. افت ولتاژ 8.1V در جریان 20mA است. نسخه higherpower از دومی، MTL7787P +، نیز موجود است. کانال بازگشت از این موانع دسته تا 26.4V و حداکثر افت ولتاژ 6.38V تنها است.

MTL7787 + و MTL7787P + همچنین مناسب برای کنترل شامل مقاومت را قادر می سازد در حال حاضر بازگشت به عملیات یکپارچگی بالا نظارت می شود.

► دیجیتال (روشن / خاموش) ورودی

سوئیچ

انتخاب طبیعی MTL7787 + / 7787P + با یک منبع کنترل شده است.

ماژول های MTL774X برای برنامه های کاربردی که در آن تغذیه غیر قابل تنظیم تا 30V برای ماژول های خروجی رله، و یا 35V برای خروجی حالت جامد، استفاده شده است توصیه می شود.

MTL7789 + ارائه می دهد یک کانال مانع منفعل دوگانه برای ورودی سوئیچ های که در آن جریان ورودی برای هر کانال <است جریان 10mA گذرنده.

سوئیچ / آشکارسازهای نزدیکی

وسیعی MTL از موانع ورودی سوئیچ / PROX جدید برای کاربر با یک انتخاب از رله ها و خروجی حالت جامد در نسخه های تک و دو کانال.

MTL7741 تک کانال با خروجی رله تغییر است.

MTL7742 یک تک کانال های سوئیچ حالت جامد است که می توان به پیکربندی برای تغییر از یک راه آهن قدرت یا پایین به زمین. این نیز ایده آل برای برنامه های کاربردی فرکانس سوئیچینگ بالا.

MTL7743 و MTL7744 نسخه دو کانال تهیه تراکم بسته بندی بسیار بالا است. قدرت باید به این ماژول با استفاده از امکانات اتوبوس قدرت ارائه شده است.

MTL7745 یک ورودی کانال مجاورت واحد است (و یا سوئیچ ورودی اگر «پایان خطوط مقاومت نصب می شوند) با تماس رله ارائه سوئیچ و خط گسل وضعیت. مخابرات رله LFD نزدیک زمانی که یک گسل شناسایی شده است.

► دیجیتال (روشن / خاموش) خروجی

هشدار دهنده، LED ها، مارپیچ سوپاپ ها، و غیره

برای این برنامه، MTL7728 + توصیه می شود. نسخه Higherpowered در دسترس هستند: MTL7728P + مناسب برای برنامه های کاربردی IIC است. های + MTL7729P برای IIB برنامه های کاربردی.

اگر سوئیچ کنترل است به زمین، پس از آن MTL7787 2 کانال + مانع استفاده شود، و یا معادل آن از MTL7787P + بالاتر قدرت نسخه.

اگر عرضه است ضعیف تنظیم استفاده از MTL7707 +.

MTL7707 + برای برنامه های کاربردی که در آن تغذیه غیر قابل تنظیم تا 35V استفاده شده است توصیه می شود.

► سیستمها، دی سی مثبت

سطح پایین به سیستم DC 12V

دو کانال از MTL7764 + و MTL7767 + می تواند با خیال راحت در IIC ترکیب شده است.

MTL7764 + می تواند برای سطح پایین سیگنال بازگشت منطقی مورد استفاده در حالی که MTL7767 + برای 6V DC و سیستم های DC 12V استفاده می شود.

سیستمها، دی سی 18V

تک کانال MTL7722 + برای سیستم های DC 18V توصیه می شود.

► AC و سیستمها، دی سی

در سطح بالا AC و DC سیستم

همه کاره ستاره متصل MTL7765ac و MTL7778ac اجازه می دهد Vwkg از هر کانال به زمین توسعه یافته می شود، اما تنها اجازه می دهد Vwkg به بین کانال توسعه یافته است. این برخی از قابلیت ولتاژ حالت مشترک فراهم می کند و می تواند اجازه می دهد پارامترهای کابل بالاتر مورد استفاده قرار گیرد.

► منفی و شناور لوازم برق

دیجیتال (روشن / خاموش) خروجی

MTL7728- است با یک منبع تغذیه منفی و مثبت زمین استفاده می شود. به طور معمول برای ورودی یا خروجی دیجیتال استفاده می شود، به عنوان نشان داده شده است.

MTL7728 - همچنین می تواند با شناور منابع تغذیه، برای فرستنده استفاده می شود.

► SPARE هسته کابل و صفحه نمایش

MTL7799 مانع ساختگی در درجه اول برای تامین امنیت و زمین کابل استفاده نشده و اتصالات صفحه نمایش استفاده می شود. پایانه های منطقه خطرناک 3 و 4 در داخل به DIN-راه آهن اتصال نصب / زمین متصل می شود. همچنین یک اتصال اتوبوس قدرت برای اتصال مستقیم از قدرت برای ماژول های مانند MTL7743 و MTL7744 که در آن هیچ منبع تغذیه ترمینال پیچ ارائه شده است فراهم می کند.

► برنامه های کاربردی قدرت BUS

اتوبوس قدرت PB7700 ارزشمند برای صرفه جویی در زمان نصب و سیم کشی هنگام اتصال به یک منبع قدرت 24V DC به تعدادی از این موانع است.

برنامه های کاربردی نمونه شامل سوئیچ های خطرناک منطقه، فرستنده 4 / 20mA و و آشکارسازهای نزدیکی. نمودار نشان می دهد که پیکربندی برای 4 موانع اما تا 40 موانع را می توان با این روش بوده است.

ماژول خوراک قدرت MTL7798 به طور معمول با موانع استاندارد مانند MTL7787 + و MTL7787P + استفاده می شود زیرا مکانیزم / ولتاژ حفاظت سفر در حال حاضر از MTL7798 فیوز در موانع محافظت می کند.

MTL7799 مانع ساختگی می توان به جای آن از MTL7798 برای مستقیم "خوراک از طریق 'اتصال از یک منبع تغذیه DC 24V را بر روی گذرگاه قدرت استفاده می شود. حلقه خوراک قدرت به هر یک از پایان قدرت bussed اجازه می دهد تا حذف موانع فردی بدون از دست دادن قدرت به دیگران در زنجیره ای.

دیگر واحد است که می توانید از امکانات اتوبوس قدرت استفاده کنید:

MTL7706

MTL7707 +

MTL7707P +

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787 +

MTL7787P +

MTL7788 +

MTL7788R +

MTL7789 +
